Дюбель фасадный Sormat S-UF HEX MG с шурупом с шестигранной головкой полиамид/оцинкованная сталь 4.6-5.8, 10x80/10-30 мм

Известный своей прочностью и универсальностью, фасадный дюбель с шурупом для больших нагрузок (имеет тех. одобрения).

ПРИМЕНЕНИЕ

• Фасадные подконструкции
• Уголковое железо
• Оконные коробки
• Дверные коробки
• Крепление ТВ кронштейнов
• Шкафчики
• Бруски

• 10 мм нейлоновый дюбель с удлиненным телом, длинной распорной зоной и различной глубиной установки для сквозного монтажа. Поставляются с шурупом.
• Рабочие характеристики сравнимы с металлическими анкерами.
• Рекомендуется использовать S-UF® MG для крепления металлических конструкций и S-UP® MG- для деревянных.
• Буртик дюбеля работает как пластиковая шайба, защищая от контактной коррозии.
• Маркированы цветом для легкой идентификации!
• MG для сухих и влажных помещений, использование на улице только в сельской местности. Также возможно применение в влажной зоне и слабоагрессивной среде, если после монтажа узла крепления, головка распорного элемента будет защищена от влаги покрытием лакокрасочными материалами II и III групп, согласно СНиП 3.04.03-85, СНиП 2.03.11-85, ГОСТ 9.402-2004.

ОДОБРЕНО ДЛЯ

• Растянутая зона бетона
• Сжатая зона бетона
• Пустотелый глиняный кирпич
• Пустотелый силикатный кирпич
• Полнотелый глиняный кирпич
• Полнотелый силикатный кирпич

ТАКЖЕ ПОДХОДИТ ДЛЯ

• Полнотелый поризованный бетонный блок
• Пустотелый легкий керамзит
• Легкий керамзит
• Природный камень
• Полнотелый легкий керамзит

• Сухие помещения
• Влажные помещения, сельская местность на улице

• Универсальный фасадный дюбель с цилиндрической манжетой и механически гальванизированным шурупом (комбинированная, шестигранная головка с фланцем под ключ SW 13/T-40)

ДАННЫЕ ОБ ИЗДЕЛИИ И ПРИКРЕПЛЯЕМОЙ ДЕТАЛИ

• Артикул производителя: 76016
• Размер 10 мм
• Длина 80 мм
• Размер гайки под ключ 13
• ШлицT40
• Макс.толщина прикрепляемого материала (Tfix ) 30/10 мм

ПАРАМЕТРЫ УСТАНОВКИ

• Отверстие в прикрепляемом материале (Df) 10,5 мм
• Диаметр сверла (d0) 10 мм
• Мин. глубина отверстия 60/80 мм
• Глубина отверстия (h1) 60/80 мм
• Расчетная глубина анкеровки (Hnom) 50/70 мм
• Эффективная глубина анкеровки (Hef) 50/70 мм

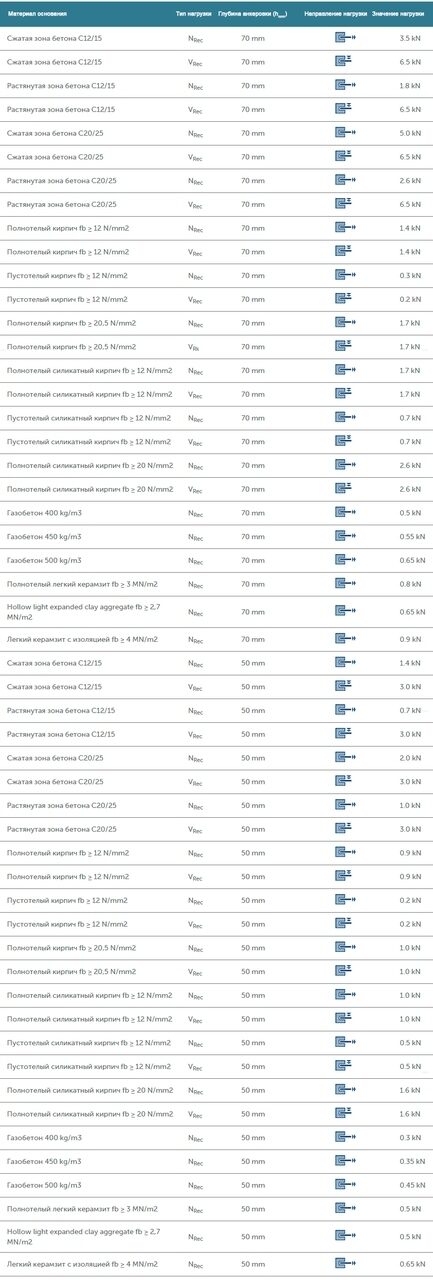

НАГРУЗОЧНЫЕ ХАРАКТЕРИСТИКИ

Технические оценки/сертификаты:

 Европейская Техническая Оценка (ETA-12/0003 + DoPs: ETAG 020-01)

Другая документация:

Техническое свидетельство РОССТРОЙ (TC 5150-17)
