Пластина соединительная TERMOCLIP тип S-H 38-41 4F11 треугольная оцинкованная сталь, 190x190x260x4 мм

Прочная соединительная треугольная пластина предназначена для соединении элементов конструкции траверс, рамных и стеллажных систем.
Артикул: 9262001
Код товара: 9262001-212
оц. сталь
класс пр. 4.6-5.8
Пластина соединительная TERMOCLIP 38-41 4F11 Пластина соединительная TERMOCLIP 38-41 4F11 Пластина соединительная TERMOCLIP 38-41 4F11 Пластина соединительная TERMOCLIP 38-41 4F11
  • Пластина соединительная TERMOCLIP 38-41 4F11
  • Пластина соединительная TERMOCLIP 38-41 4F11
  • Пластина соединительная TERMOCLIP 38-41 4F11
  • Пластина соединительная TERMOCLIP 38-41 4F11
    • prev
    next
Ваша скидка
Цена за штуку
Сумма в корзине

2 589.64 руб.
0%
до 50 000 руб.

2 460.16 руб.
5%
от 50 000 руб.

2 330.68 руб.
10%
от 100 000 руб.
2 589.64 руб. (шт.)
?
Кол-во:
Купить в 1 клик
  • Выбрать размер
    190x190x260x4 мм
  • Производитель:
    TERMOCLIP
Параметры
Модель
TCP TR
Назначение
для соединении элементов конструкции траверс, рамных и стеллажных систем
Вес нетто шт./кг
0,526

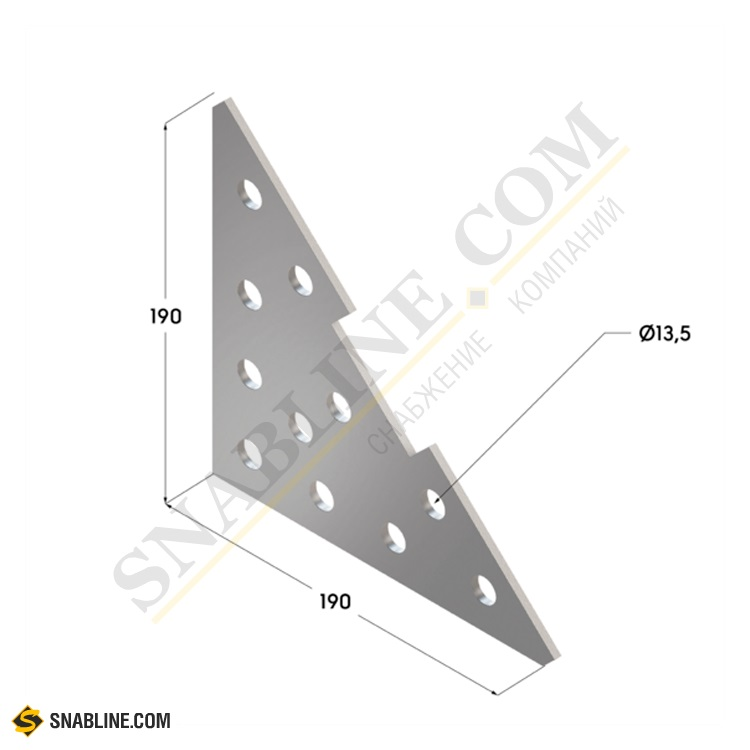

Размер
190x190x260x4 мм
В упаковке, шт
48
Тип системы
S,H
Материал
оцинкованная сталь
Толщина, мм
4
Диаметр отверстий, мм
13.5
Ширина, мм
190
Градус угла, (°)
90°
Покрытие
гальваническое покрытие цинком
Длина сторон, мм
190x190x260
Длина, мм
190
Производитель
TERMOCLIP
Страна бренда
Россия
Страна производства
Россия
Описание

Пластина соединительная треугольная 38-41 4F11

Назначение:

  • Прочная соединительная треугольная пластина предназначена для соединении элементов конструкции траверс, рамных и стеллажных систем.
  • Cоединительная пластина обеспечивает усиление несущих конструкции для легких, средних и тяжелых систем.

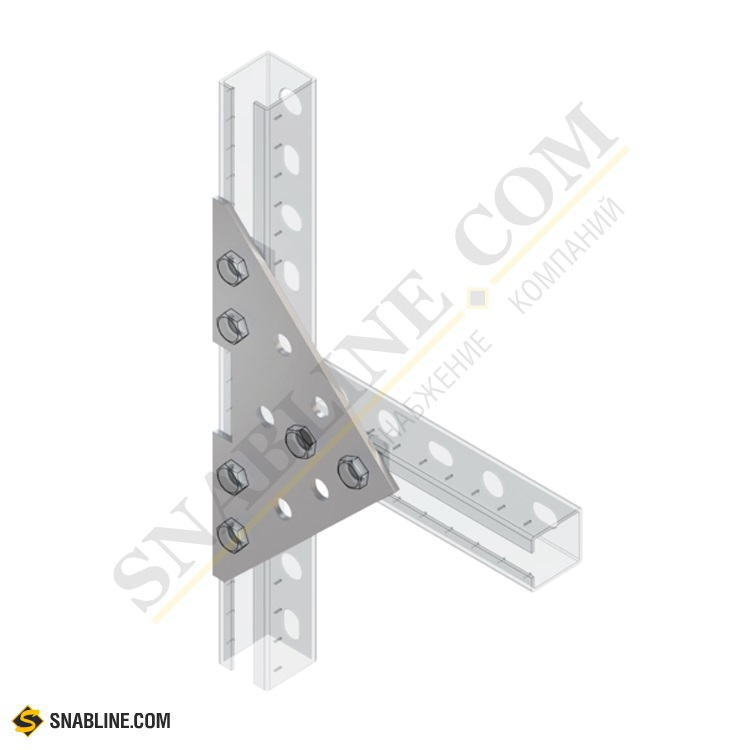

  • Используется в качестве: угла, крестового соединения, соединительного элемента бокового раскрепления для угловои консоли.

Монтаж:

  • Подходит и в качестве соединительного элемента вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникации.
  • Для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
  • В качестве подпорки для бокового усиления под углом 45°.
  • Как плоская крестовина, допускающая усиление раскрепляемого узла при применении двух пластин.
  • При монтаже и установке стеллажеи.
  • Форма и количество отверстии обеспечивают точную и удобную регулировку.

Преимущества:

  • Обеспечивает узловые и угловые соединения с достаточнои требовательностью к нагрузочнои способности.
  • Для повышения прочности и несущеи способности узловых и угловых соединении при монтаже рамных опор и конструкции.
  • Подходит для монтажа к стене, к перекрытию или полу.

Нагрузки:
Уголки монтажные, уголки 3D, углы усиленные


Профиль

Одинарное крепление М8
Макс. нагрузка Frec,кН

Двоиное крепление М8
Макс. нагрузка Frec,кН

 Крутящии момент,Нм
28х18 0,8 1,5 12
28х30 0,8 1,5 12



Профиль Одинарное крепление М10
Макс. нагрузка Frec,кН		 Двоиное крепление М10
Макс. нагрузка Frec,кН		 Крутящии момент,Нм
38х40 0,8 1,5 15
41х21 0,8 1,5 15
41х41 1,0 2,0 20
41х62 2,0 4,0 25



Наименование Длина L,мм Макс. нагрузка Freс,кН Крутящии момент,Нм
Угол усиленныи 38-41 100х100 4F4 80 4,0 20
Угол усиленныи 38-41 200х200 4F10 180 1,8 20
Угол усиленныи 38-41 207х160 4F6 150 1,8 20



Расчеты стальных конструкции монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требовании:
СП 20.13330.2011 «Нагрузки и воздеиствия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
