Регулируемая опора HILST LIFT H3 с вершиной для лаг оцинкованная сталь, 110-195 мм

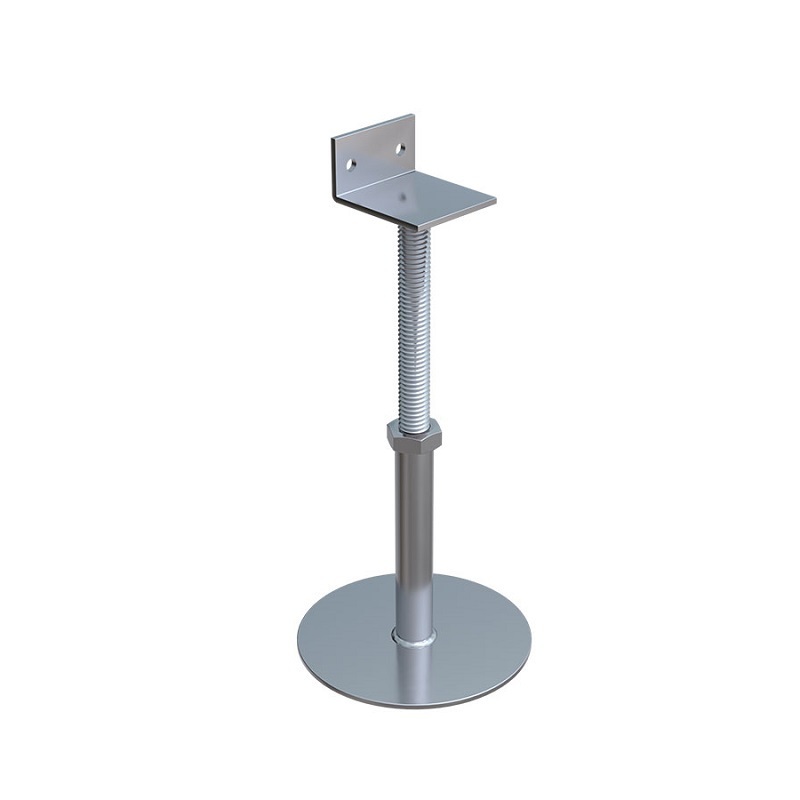

Все элементы опоры изготовлены из оцинковканной стали. Комплект представляет собой основание в форме круглого диска, на оси вращения которого вваривается гильза с внутренней резьбой. В нее закручивается резьбовая шпилька, которая стопорится от самопроизвольного отворачивания под нагрузкой при помощи контргайки. К верхнему торцу шпильки приваривают вершину. Этот элемент представляет собой угольник с полками одинаковой ширины. Вертикальная полка короче, в ней выполнены два отверстия, с помощью которых лаги фиксируют на вершине. На горизонтальную часть вершины лаги опираются. Для улучшения несущей способности и прочности опоры на ее основании отформованы несколько ребер жесткости разной формы – концентрических и радиальных.
• Применение
Для устройства настилов или фальшполов террас, зон для прогулок с искусственной травой или живыми растениями, помещений бань, бассейнов, саун, высотных зданий с усиленными требованиями к противопожарной безопасности, складов легковоспламеняющихся веществ, цехов нефтепереработки и химических производств необходимо пользоваться регулируемой опорой H3 торговой марки Hilst Lift. Рассматриваемые изделия уже укомплектованы вершиной под лаги из алюминиевых сплавов, древесины либо ДПК. Высоту фальшпола можно отрегулировать в диапазоне 110–195 мм. Опоры допускается устанавливать только на горизонтальные несущие поверхности.
• Преимущества
Данные опоры уменьшают массу настила. Изделие отличается высокой огнестойкостью и способностью отводить статическое электричество на контур заземления. Это качество, важное для предупреждения возникновения пожаров при производстве горючих соединений. Цинк, которым покрыта опора, предотвращает коррозию ее элементов и делает их более долговечными. Основание со значительной площадью, для устойчивости усиленное ребрами жесткости, контргайка, применение лазерного метода сварки при сборке изделия повышают его общую надежность.
Применение регулируемых опор
Универсальное решение для настилов и фальш-полов из ДПК - металлические опоры Hilst. Имеет удобную регулировку по высоте. Простой и быстрый монтаж металлических опор применимы в местах с повышенными требованиями пожарной безопасности. Опоры можно применять как внутри помещения, так и с наружи. Опоры имеют расширенный температурный диапазон для эксплуатации. Металлические опоры снимают статическое электричество - повышая безопасность объекта. Срок эксплуатации таких опор - более 100 лет.
1.Негорючий оцинкованный металл.
2.Регулировка высоты от 190 до 210 мм.
3.Основание опоры (базы) имеет площадь 110 кв.см.
4.Толщина металла элементов опоры составляет 1,10 - 1,55 мм. Резьбовой болт М16.
5.Стойкость к воздействию ультрафиолетового излучения и повышенной влажности.
6.Вершина опоры имеет ширину 48 мм и длину 53 мм, что позволяет лаге полностью прилегать к поверхности опоры.
7.Нагрузка на данные опоры до 2400 кг.
Внимание! Опоры поставляются в сборе: основание с втулкой и шпилька с регулировочной гайкой и вершиной для лаги (подходят для лаг из ДПК, алюминиевых или деревянных).
Регулируемая опора лучше всего применяется в следующих объектах:
1.Эксплуатируемые кровли.
2.Фальшполы внутри помещения.
3.В климатических условиях с повышенной температурой.
4.Производственно-складские помещения с легковоспламеняющимися и горючими веществами.
5.Высотные здания с повышенной пожарной опасностью.
6.Нефтеперерабатывающие заводы и химические предприятия.
Технические характеристики
|
|
А. Крепление для лаги. Б. Увеличительная толщина металла. В. Регулировочная гайка. 1. Вершина под лагу. 2. Шпилька с регулировочной гайкой. 3. Основание со втулкой. Г. Ребра жесткости. Д. Надежная сварка. Е. Горячее цинкование. |
