ШПЛИНТЫ С КОЛЬЦОМ

Шплинты с кольцом являются крепежными приспособлениями для стопорения деталей со слабым напряжением. Упругое шплинтование используется для предохранения я резьбовых соединений от самоотвинчивания и для фиксации деталей на валах. Шплинты быстросъемные с кольцом подходят для повторного применения.

• Виды

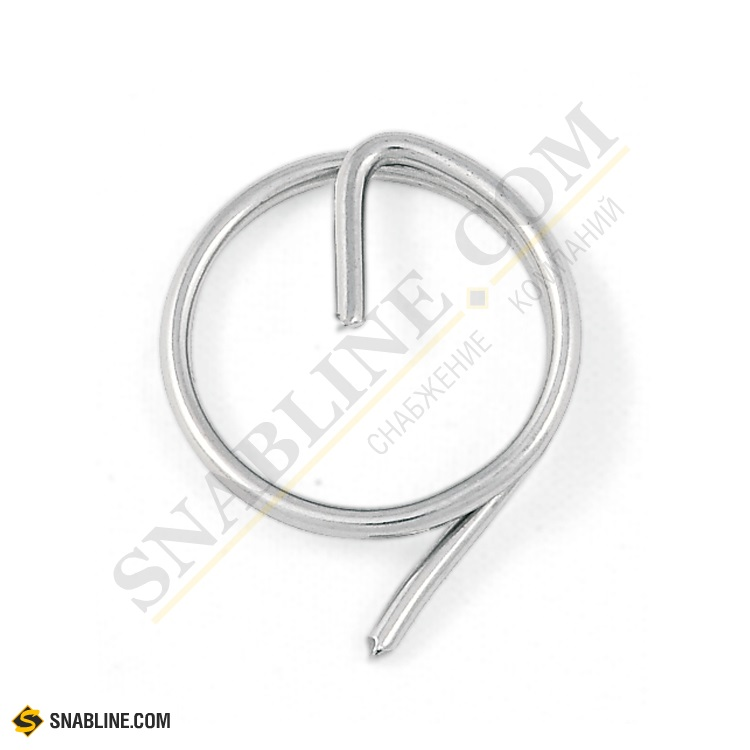

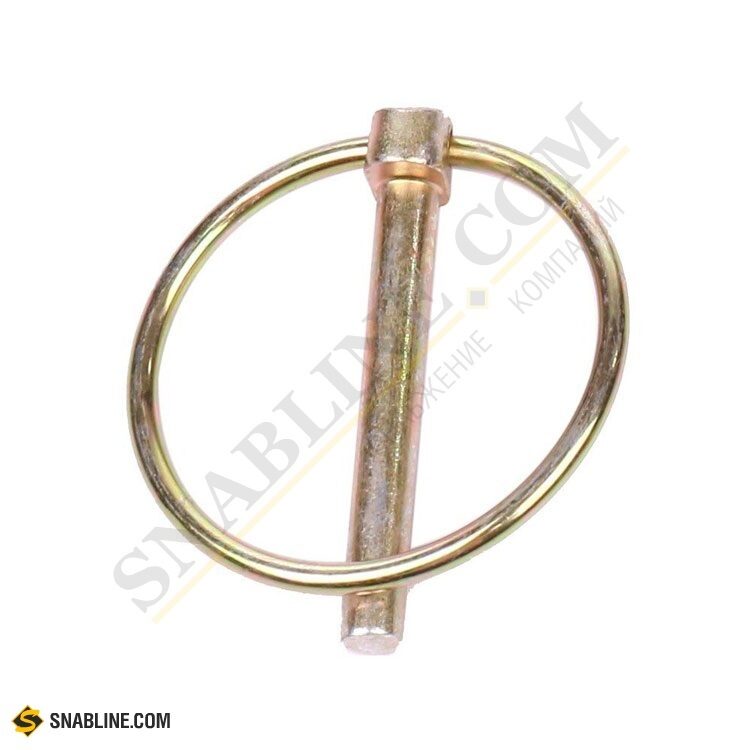

Кольцевые шплинты пружинные конструктивно исполнены в виде замкнутой петли из проволоки. Шплинты с кольцом (шплинт-чека) конструктивно исполнены в виде штифта с кольцом по регламенту стандарта DIN 11023. При установке шплинта стержень вставляют в совмещенные сквозные отверстия, кольцо охватывает вал и защелкивается в держателе. Изготавливают кольцевые шплинты из нержавеющей стали или углеродистой стали с гальваническим покрытием.

• Критерии выбора

Выбор определяется размерами деталей, требующих стопорения. Материал изготовления и вид покрытия кольцевых шплинтов зависит от условий эксплуатации и действующих нагрузок.

• Преимущества

Стопорение шплинтами представляет собой один из наиболее экономичных и простых в монтаже способов относительной фиксации деталей. Шплинтование предохраняет соединения от самопроизвольного развинчивания при воздействии динамических нагрузок. Поскольку кольцевые шплинты не подвергаются деформации при монтаже и демонтаже узлов, шплинты подходят для повторного применения без потери рабочих характеристик. Кольцевые шплинты обеспечивают быстроразъемные соединения осей, валов или шкворней в сельскохозяйственных машинах. Пружинное кольцо действующее с определенным усилием, предотвращает разъединение деталей. Исполнение шплинтов из нержавеющей стали или упругой стали с гальваническим покрытием обеспечивает устойчивость к негативному воздействию окружающей среды, хорошую упругость и прочность.
